Der Hörsaal -102 ist ein multimedialer Hörsaal mit folgender Ausstattung:

• drei Projektoren mit zugehörigen Leinwänden
• Beschallungsanlage
• zwei Kameras mit Schwenk- und Zoomfunktion
• Deckenmikrofonanlage
• Videokonferenzsystem, angeschlossen an Kameras und Leinwände
• fest installierter Pultrechner, der zur Vorlesung verwendet werden kann

Mit diesem Tutorial über die Hörsaalsteuerung des Multimedia-Hörsaals möchten wir vor allem Neulingen den Start erleichtern.

Folgendes Szenario wird beschrieben: Der Dozent hält eine Vorlesung, bei der er elektronische Folien (z.B. eine PowerPoint-Präsentation) an die Leinwand projizieren lässt.

Als Rechner verwendet er entweder den eigenen Laptop oder den fest installierten Hörsaal-PC.

Anleitung für die Nutzung des Wacom Displays

Nutzung unter Windows und MacOS

1. Treiber herunterladen:

   • Besuchen Sie die folgende Seite, um den neuesten Treiber für Ihr Wacom Display herunterzuladen (scrollen Sie bis zum Abschnitt „Suchst du nach Treibern? Hier sind die neuesten:"):
   • Wacom Treiber Download
   • (Anleitung für Ubuntu (Linux) auf unserer Website (weiter unten) verfügbar)

2. Laptop anschließen:

   • Verbinden Sie Ihren Laptop mit dem gewünschten Anschluss aus „Input 2“ (z.B. HDMI, DisplayPort).
   • Verbinden Sie zusätzlich das USB-Kabel aus „Input 2“ mit Ihrem Laptop.

3. Input am Display auswählen:

   • Wählen Sie auf dem Wacom Display im Menü „Input 2“ aus.

4. Monitor Zentralpult auswählen:

   • Wählen Sie auf dem Display „auf Monitor Zentralpult“ aus.
   • Schalten Sie das Wacom Display aus und wieder ein, falls es nicht angezeigt wird.

5. Splitter einstellen:

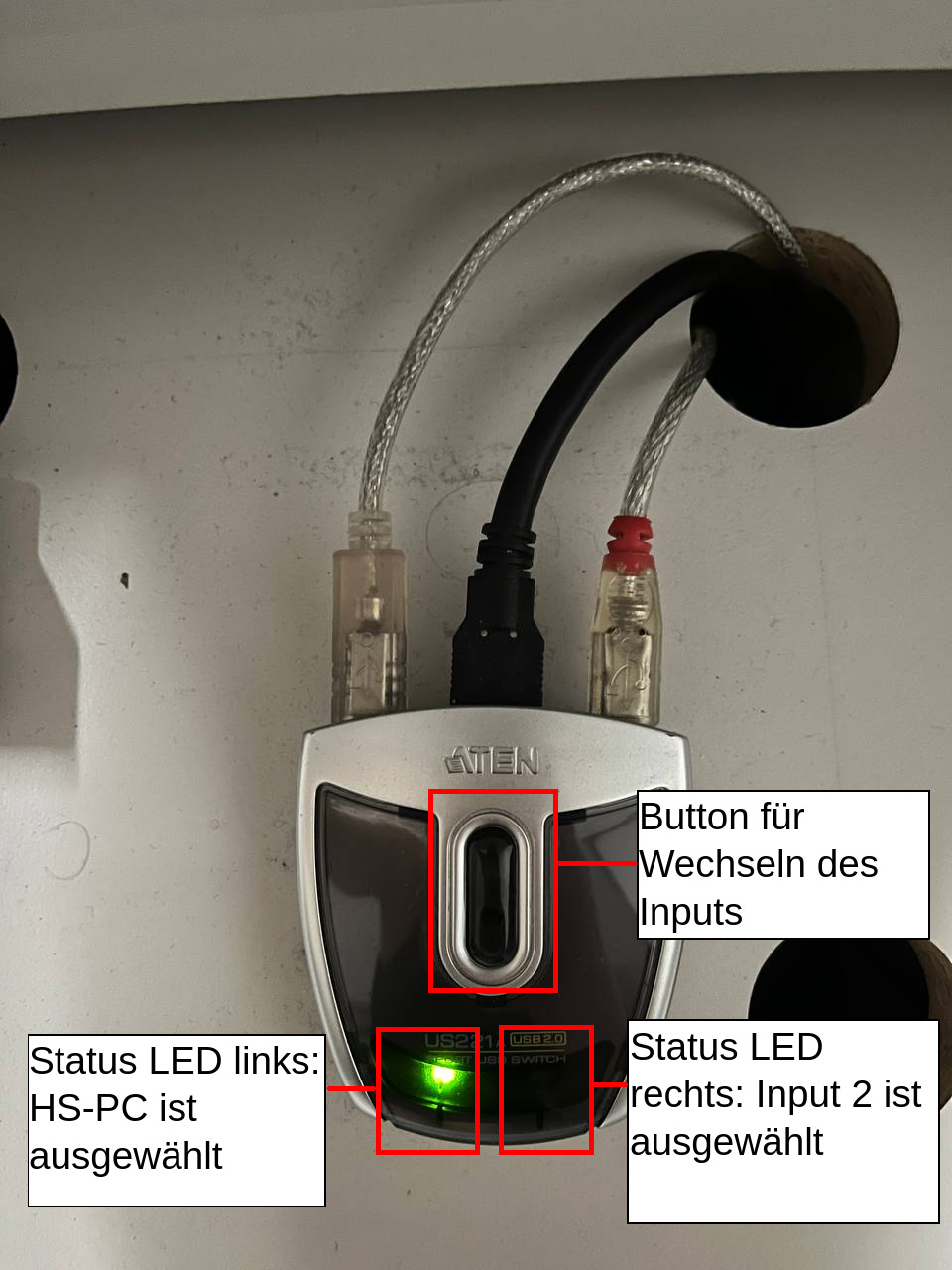

   • Wählen Sie auf dem Splitter in der Schublade „Input 2“ (LED rechts, siehe Bild) aus, indem Sie den Button in der Mitte des Splitters drücken.


Problembehebung

PowerPoint Referentenansicht – Kalibrierungsproblem:

• Falls der Stift in der PowerPoint-Referentenansicht falsch kalibriert ist, aber außerhalb der Referentenansicht richtig funktioniert:
  1. Öffnen Sie das „Wacom Desktop Center“.
  2. Gehen Sie zu „Stift Einstellungen“.
  3. Unter dem Reiter „Kalibrieren“ wählen Sie im Drop-Down-Menü „Generic PnP Monitor 2“ aus.
  4. Entfernen Sie den Haken bei „Windows Ink verwenden“ (unter Mac „Mac Ink verwenden“).

Problem „Video Input Frequency not supported“:

• Unter Windows:
  1. Öffnen Sie die Einstellungen.
  2. Gehen Sie zu Anzeige.
  3. Wählen Sie unter Erweiterte Anzeigeoptionen im Reiter Aktualisierungsrate „60,000 Hz“.

Nutzung des Wacom Displays unter Linux

• Ubuntu:

  • Die Treiber sind unter Linux Wacom bereits vorinstalliert.

  • Ersteinrichtung oder Problembehebung:

    • Führen Sie folgende Befehle aus, um eine funktionierende Konfiguration wiederherzustellen. Diese Befehle richten den Stift korrekt aus, falls Sie ihn im „erweiterten Bildschirm Modus“ verwenden. Bei der Nutzung im „Spiegelmodus“ sollten keine Probleme auftreten.

    • Verfügbare Displays auflisten:

      • Mit dem Befehl xrandr können Sie die Displays und Displayausgänge auflisten. Ersetzen Sie „HDMI-1“ durch „HDMI-2“ oder „DP-1“, falls Sie über den HDMI 2 bzw. DisplayPort Ausgang verbunden sind.

    • Befehle für die Einrichtung:

      sudo xsetwacom set "Wacom Cintiq Pro 24 Pen stylus" MapToOutput "HDMI-1"
      sudo xsetwacom set "Wacom Cintiq Pro 24 Pen stylus" mode absolute
      sudo xsetwacom set "Wacom Cintiq Pro 24 Pen eraser" MapToOutput "HDMI-1"
      sudo xsetwacom set "Wacom Cintiq Pro 24 Pen eraser" mode absolute
      sudo xsetwacom set "Wacom Cintiq Pro 24 Touch Finger touch" MapToOutput "HDMI-1"
      sudo xsetwacom set "Wacom Cintiq Pro 24 Touch Finger touch" mode absolute
